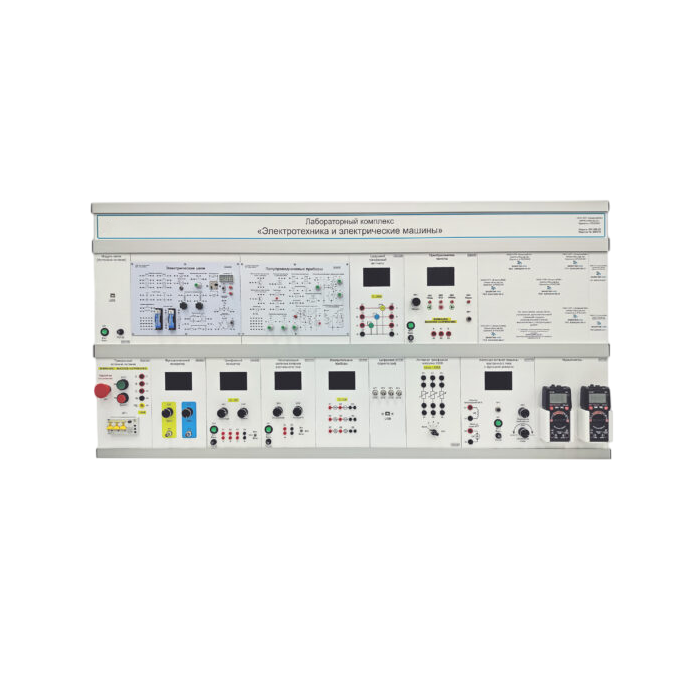

Учебно лабораторный стенд «Электротехника и электрические машины»

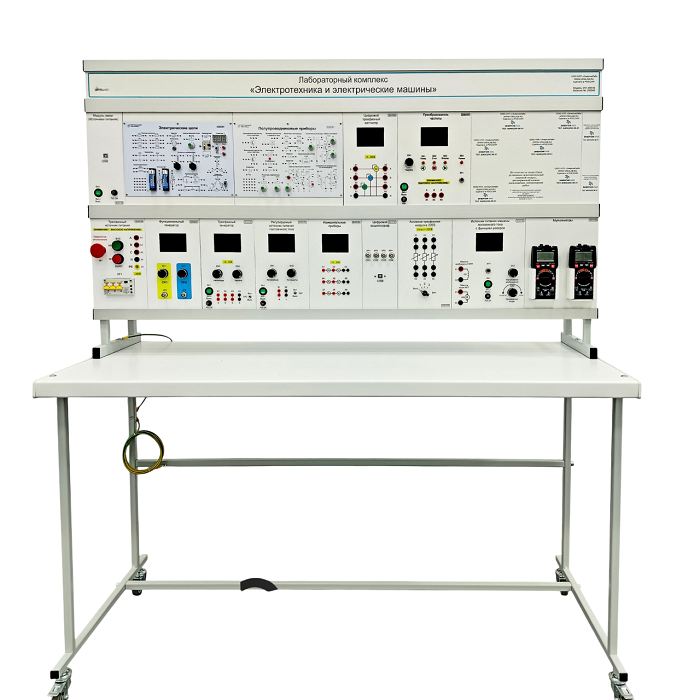

Лабораторный комплекс «Электротехника и электрические машины» выполнен в стендовом исполнении: стойка с модулями установлена на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Компьютерная версия: наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

Лабораторные работы

Электрические цепи постоянного тока

1. Параметры электрической цепи постоянных напряжения и тока
2. Закон Ома.
3. Исследование цепей с резисторами.
   1. Линейные резисторы.
   2. Терморезисторы с отрицательным температурным коэффициентом.
   3. Терморезисторы с положительным температурным коэффициентом.
   4. Варисторы.
   5. Фоторезисторы.
   6. Последовательное соединение резисторов.
   7. Параллельное соединение резисторов.
   8. Последовательно-параллельное соединение резисторов.
   9. Резистивный делитель напряжения.
4. Эквивалентный источник напряжения (ЭДС).
5. Последовательное соединение источников напряжения (ЭДС).
6. Параллельное соединение источников напряжения (ЭДС).
7. Электрическая мощность и работа.
8. Коэффициент полезного действия электрической цепи.

Однофазные электрические цепи переменного тока

1. Параметры синусоидальных напряжения и тока.
2. Активная мощность цепи синусоидального тока.
3. Цепи синусоидального тока с конденсаторами.
   1. Напряжение и ток конденсатора.
   2. Реактивное сопротивление конденсатора.
   3. Последовательное соединение конденсаторов.
   4. Параллельное соединение конденсаторов.
   5. Реактивная мощность конденсатора.
4. Цепи синусоидального тока с катушками индуктивности.
   1. Напряжение и ток катушки индуктивности.
   2. Реактивное сопротивление катушки индуктивности.
   3. Последовательное соединение катушек индуктивности.
   4. Параллельное соединение катушек индуктивности.
   5. Реактивная мощность катушки индуктивности.
5. Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
   1. Последовательное соединение резистора и конденсатора.
   2. Параллельное соединение резистора и конденсатора.
   3. Последовательное соединение резистора и катушки индуктивности.
   4. Параллельное соединение резистора и катушки индуктивности.
   5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
   6. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
   7. Частотные характеристики последовательного резонансного контура.
   8. Частотные характеристики  параллельного резонансного контура.
   9. Мощности в цепи синусоидального тока.
6. Трансформаторы.
   1. Коэффициент трансформации.
   2. Преобразование сопротивлений с помощью трансформатора.

Трехфазные цепи синусоидального тока.

1. Напряжения и токи в трехфазной цепи.
2. Трехфазная нагрузка, соединенная по схеме «звезда».
3. Трехфазная нагрузка, соединенная по схеме «треугольник».
4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».

Переходные процессы в электрических цепях

1. Переходные процессы в цепи с конденсатором и резисторами.
2. Переходные процессы в цепи с катушкой индуктивности.
3. Переходные процессы в колебательном контуре.

Электронные приборы и устройства

1. Выпрямительные диоды.
2. Стабилитроны.
3. Характеристики светодиода.
4. Характеристики варикапа.
5. Биполярные транзисторы.
   1. Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
   2. Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
   3. Характеристики транзистора.
   4. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
   5. Усилители на биполярных транзисторах.
   6. Линейный регулятор напряжения.
   7. Линейный регулятор тока.
6. Униполярные (полевые) транзисторы.
   1. Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
   2. Характеристика включения затвора полевого транзистора.
   3. Управляющий эффект затвора полевого транзистора n-типа.
   4. Выходные характеристики полевого транзистора.
   5. Усилители на полевых транзисторах.
7. Тиристоры.
   1. Характеристики диодного тиристора (симистора).
   2. Характеристики триодного тиристора.

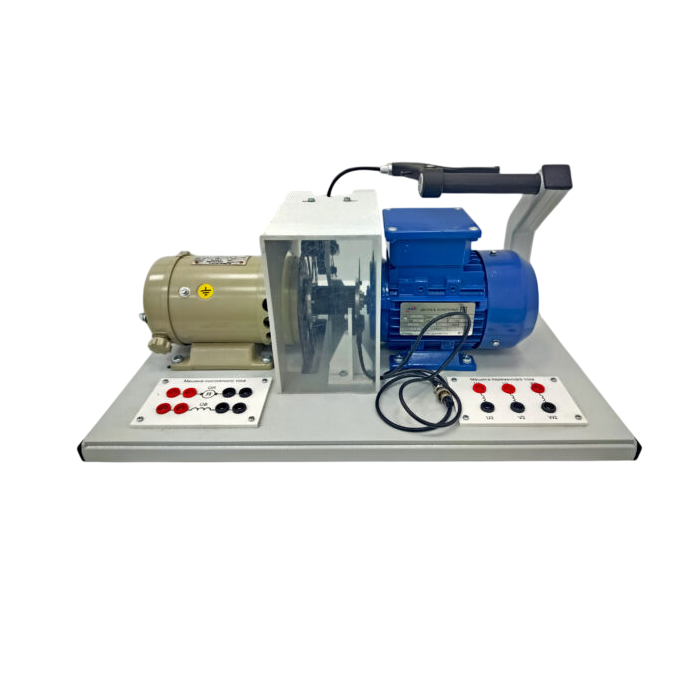

Электрические машины

1. Электропривода постоянного тока.
   1. Электропривод системы «Тиристорный преобразователь – Двигатель постоянного тока независимого возбуждения».
   2. Электропривод системы «Тиристорный преобразователь – Двигатель постоянного тока параллельного возбуждения».
   3. Электропривод системы «Реверсивный тиристорный преобразователь - двигатель постоянного тока независимого возбуждения».
   4. Электропривод системы «Реверсивный тиристорный преобразователь - двигатель постоянного тока параллельного возбуждения».
2. Электропривода переменного тока.
   1. Электропривод разомкнутой системы «Преобразователь частоты - асинхронный двигатель с короткозамкнутым ротором».
   2. Электропривод замкнутой системы «Преобразователь частоты - асинхронный двигатель с короткозамкнутым ротором»
